鉄骨関連
親綱張り具
しめたくん
親綱用ピースが不要！
ズレにくく熱にも強い！
ズレにくく熱にも強い！
| 品名 | 柱形状 | サイズ |
|---|---|---|
| 3.7M主ベルト付き本体 | 角柱 | 250mm～850mm |
| 3.7M主ベルト付き本体 | 丸柱 | 250mm～850mm |
| 3.7M主ベルト付き本体 | Ｈ鋼 | 250mm～850mm |
■キャッチベルトの特長
● 鉄骨柱に親網用ピースを溶接しなくても、『しめたくん』なら取付ピースの付け忘れの心配がなく、仕上げ時の切断およびその後の処理が不要。
● 取付の際マグネット付なのでズレにくい。
● 熱に強い。
● 被覆ワイヤーでも安心。
● スライド式で長さ調整が簡単。
● 丸柱・角柱兼用。
● 取付の際マグネット付なのでズレにくい。
● 熱に強い。
● 被覆ワイヤーでも安心。
● スライド式で長さ調整が簡単。
● 丸柱・角柱兼用。
■取付手順
 |
 |
| ① 各コーナーに当ベルトを装着し、主ベルトの端部フックをマグネットベースに接続する。 | ② 柱サイズに応じ押さえ駒を解放し、手で引っ張りアジャストする。 |
 |
 |
| ③ 安全カバーを手で押さえストッパー金具に連結する。 | ④ マグネットベースと本体がスライドすることによってテンションが掛かり、柱への装着終了となる。 |

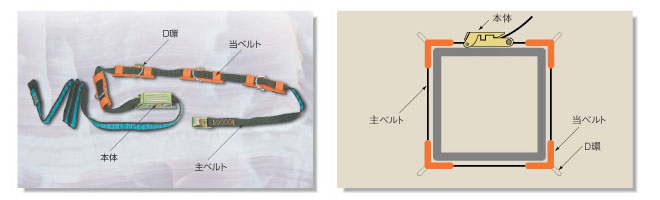

■部品構成
■使用上のご注意
1. 溶接伝導熱がキャッチベルト装着面で、300℃以下の条件でご使用ください。
2. 各コーナーには、必ず当ベルトを装着ください。
3. 溶接、溶接時には、必ず保護ベルトを装着ください。
4. 親綱の設置に際し、「親綱支柱システムの使用基準」に従って安全にお取付けください。
2. 各コーナーには、必ず当ベルトを装着ください。
3. 溶接、溶接時には、必ず保護ベルトを装着ください。
4. 親綱の設置に際し、「親綱支柱システムの使用基準」に従って安全にお取付けください。
