ハイテンションボルト締付足場

鉄骨関連

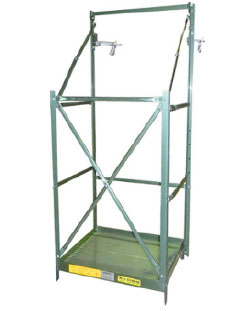

トビック

● アルミ合金製で非常に軽量、燃え・錆等の心配がありません。
● 一人で移動、取り付け、取り外しが短時間に行えます。
● ワンタッチ折り畳み式で、コンパクトです。
● 転用等には、重機等が不要で、工期の短縮と工費の削減に貢献します。
● 各部材とも、強固に設計され、安全荷重200kg・fに対し安全率は5倍です。

■規格寸法

型式	寸法（mm）	重量（kg）
１型	B615×W763×H1260	13
２型	B615×W1063×H1260	15
３型	B615×W763×H1430	17
４型	B615×W1063×H1430	19
５型	B615×W1463×H1430	21

※積載重量 200kg　安全率5倍

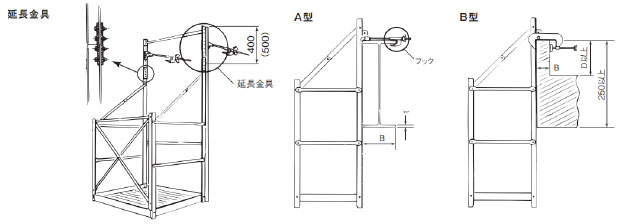

取付金具

品番	型式	Ｂ寸法（mm）	フック	フランジ適用寸法
品番	型式	Ｂ寸法（mm）	フック	梁幅	フランジ厚
TVA2L	Ａ２型	135～490mm	40	200mm未満	30mm以下
TVA2R	Ａ２型	（ボルト600L）		200mm以上	35mm以下
TVA3L	Ａ３型	135～890mm		200mm未満	30mm以下
TVA3R	Ａ３型	（ボルト1000L）		200mm以上	35mm以下
TVA4L	Ａ４型	175～470mm	60	200mm未満	50mm以下
TVA4R	Ａ４型	（ボルト600L）		200mm以上	55mm以下
TVA5L	Ａ５型	175～870mm		200mm未満	50mm以下
TVA5R	Ａ５型	（ボルト1000L）		200mm以上	55mm以下
TVA6L	Ａ６型	225～430mm	100	200mm未満	90mm以下
TVA6R	Ａ６型	（ボルト600L）		200mm以上	95mm以下
TVA7L	Ａ７型	225～830mm		200mm未満	90mm以下
TVA7R	Ａ７型	（ボルト1000L）		200mm以上	95mm以下

Ｂ型取付金具

品番	型式	Ｂ寸法	Ｄ寸法
TVB1L	Ｂ１型	5～40mm	105mm
TVB1R	Ｂ１型	5～40mm	105mm
TVB2L	Ｂ２型	5～150mm	120mm
TVB2R	Ｂ２型	5～150mm	120mm
TVB3L	Ｂ３型	90～250mm	140mm
TVB3R	Ｂ３型	90～250mm	140mm
TVB4L	Ｂ４型	120～300mm	220mm
TVB4R	Ｂ４型	120～300mm	220mm

延長金具

品番	型式	ＵＰ寸法	適応型式
TV400	400UP	365～465mm	１～５型対応
TV500	500UP	365～565mm	１～５型対応
TV1000	1000UP	720mm	１・３型対応

使用条件

型式	本締の最適用梁成（h）※	スプライスプレート最大適用寸法
型式	本締の最適用梁成（h）※	1台のみ使用	2台向かい合わせ使用
１型	250～760mm	650mm以下	600mm以下
２型	250～760mm	950mm以下	900mm以下
３型	250～930mm	650mm以下	600mm以下
４型	250～930mm	950mm以下	900mm以下
５型	250～930mm	1350mm以下	1300mm以下

※最適用梁成は梁下端からとビックの作業床までを500mmとした場合の寸法です。
