汚濁防止工

汚濁防止工

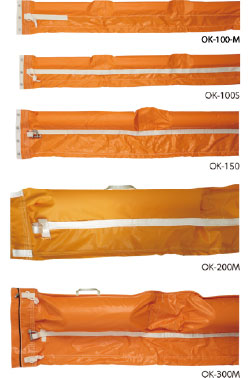

OKオイルフェンス

OKオイルフェンスは、国土交通省から型式承認を受けた法令A型(OK-200)およびB型(OK-300・OK-300L・OK-300M)、緊急用や常設用など幅広いラインナップをご用意しています。
円形フロートの採用で、波乗り性に優れています。
接続部にはJIS協会(F9900-2)の規格に適合したファスナーおよびシャックルを使用しています。

* 主な設置場所 *
油所・油槽所などの油保管施設、タンカーおよびその係留施設付近の港湾・海岸、事故により流失油が発生した現場など

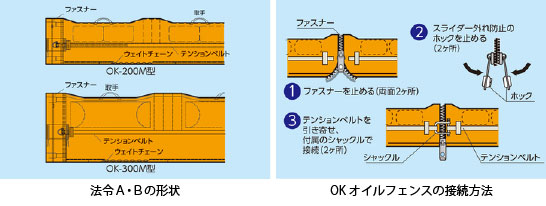

■形状・接続方法

OKオイルフェンス 法令A・Bの形状及び接続方法

■規格・特性

品番 フロート径
(mm)以上
水面下
(mm)
長さ
(m)
質量
(kg/スパン)
梱包寸法
縦×横×高さ
(cm)
接続方法
※2
用途
OK-100-M 100 ※1 200 20 22 55×70×40 簡易型
緊急用
OK-100S 100 ※1 200 23 55×70×40
OK-150 150 300 38 65×100×65
OK-200M 200 300 60 110×85×85 法令A型
OK-300M 300 400 72 115×150×95 法令B型
以下受注生産品
OK-300L ※3 300 400 20 82 125×120×95 法令B型
充気式
OK-300AIR
300 400 70 70×120×30
OK-400 400 500 150 常設用
OK-450 450 700 200 準C型
OK-600 600 800 240 準D型
※1 OK-100-M、OK-100Sのフロートは、50mm幅×100mm高さ×550mm長さの直方体です
※2 接続方法:B=ボルト止め方式、F=ファスナー方式
※3 OK-300Lは、フロート部の擦れ防止対策としてフロート部側面に保護ベルトが付いています
※質量および梱包寸法は参考値です
※上記以外の規格・仕様については、お問い合わせ願います
■規格・特性

■強度 (法令A型、B型)

型式 型式番号 品番 引張強さ(本体布生地) 引張強さ(テンションベルト) 測定法
JIS基準値
(N/cm)
メーカー管理値
(N/cm)
JIS基準値
(N/cm)
メーカー管理値
(N/cm)
法令A型 第P-622号 OK-200M 294 450
(1350N/3cm)
29.4/本以上
(1本の場合)

19.6/本以上
(2本の場合)
50×1本 JIS F 9900-1
法令B型 第P-370号 OK-300L
第P-634号 OK-300AIR 300
(900N/3cm)
45×2本
第P-611号 OK-300M 450
(1350N/3cm)
50×1本
第P-612号 OK-300BT 50×2本
汚濁防止フェンス<br><OKシルトフェンス>

汚濁防止フェンス
<OKシルトフェンス>

OKシルトフェンスは、港湾・海岸・河川・湖等での土木工事において発生する汚濁水の拡散を防止し、環境への影響を最小限に抑える汚濁水拡散防止フェンスです。
ポリエステル製カーテンが、水質汚濁原因のシルト(細かな土粒子)の拡散を防ぎます。
販売とレンタルがあり、使用期間に応じた選択ができます。

■特長

OKシルトフェンス固定式垂下型
最も多く用いられているタイプで、港湾・海岸および河川工事で汚濁拡散の防止に活躍しています。

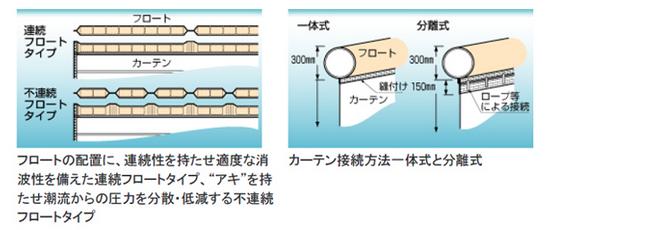

フロート形状および径は、使用環境に応じた選択が可能です。
高強力なPVCターポリンでフロートを被覆し、伸縮率の少ない補強ベルトの使用、確かな縫製技術などにより、ワンランク上の強度や耐久性を実現しています。

* 主な設置場所 *
護岸・施設工事中の港湾、海岸、河川、湖沼など

OKシルトフェンス固定式自立型
水底のH鋼にカーテンを固定し、水中で自立させます。
主に水深15m以上の土木工事で使用され、水底付近で発生する汚濁の拡散を防ぎます。
垂下式と組み合わせることで、より高い汚濁拡散防止効果を得られます。

* 主な設置場所 *
水深15m以上の大型港湾など

OKシルトフェンス浮沈式垂下型
ゴム製フロートへの空気の注入・排出により、フェンスを短時間で浮上・沈下させることができます。
工事船舶の出入りを可能にするのはもちろん、台風などの悪天候時には沈下させフェンスの損傷を防ぎます。

* 主な設置場所 *
工事船舶の出入りが多い港湾・海岸など

OKシルトフェンスグラブ枠型
浚渫工事で使われるグラブ船専用のシルトフェンスです。
広範囲に及ぶ工事でも移動しながら汚濁拡散防止ができるほか、桟橋や橋脚基部に設置すれば洗掘防止にも効果があります。

* 主な設置場所 *
浚渫・捨石工事中の港湾、海岸、河川、湖沼、桟橋、橋脚基部など
■特長

短期間工事の汚濁拡散防止にOKシルトフェンスのレンタルサービスをご活用ください

一定の工事期間だけOKシルトフェンスが必要なお客様のために、下記の製品についてレンタルサービスを行っています。
ご購入いただく場合に比べてトータルコストを抑えられるだけでなく、使用後の維持・管理をする手間がかかりません。
※レンタル製品は原則として車上渡しになります。クレーンなどは別途ご用意ください。
※設置・撤去工事や係留部材などが必要な場合は別途のお見積もりとなります。


品番 カーテン フロート
規格(No.) 素材 形状 (mm) 素材
OKS-300 300 ポリエステル 不連続型 Φ300 発砲ポリスチレン
OKS-300B 300 連続型 Φ300
500
OKS-400 500 Φ400
800

■規格・特性

▶ OKシルトフェンス固定式垂下型
品番 カーテン フロート フロートカバー
規格
(No.)
引張強さ
(N/3cm)
素材 形状
(mm)
素材
(mm)
引張強さ
(N/3cm)
素材
OKS-300 300 3,040以上 ポリエステル 不連続型 Φ300 発砲ポリスチレン 0.7~0.9 1,350~1,961以上 PVCターポリン
OKS-300B 300 3,040以上 連続型 Φ300 0.7~0.9 1,350~1,961以上
500 5,490以上 0.7~1.0 1,350~2,941以上
OKS-400 500 5,490以上 Φ400 0.7~1.0 1,350~2,941以上
800 8,340以上 0.7~1.0 1,350~2,941以上
OKS-600 500 5,490以上 Φ600 0.7~1.0 1,350~2,941以上
800 8,340以上 1,350~2,941以上

品番 接続部及アンカー取付部
(D環付金具部)
テンションベルト

(mm)
引張強さ
(kN)
厚×幅
(mm)
引張強さ
(kN)
素材
OKS-300 Φ12 44.1以上 3×50 47.0以上×2本(両面) ポリエステル
OKS-300B Φ19 100.0以上 3×100 117.6以上×2本(両面)
OKS-400 Φ19 100.0以上 3×100 117.6以上×2本(両面)
OKS-600 Φ25 または Φ30 176.5以上 3×150 176.5以上×2本(両面)
※カーテン中ほどの耐圧フロートの働きにより、干潮時に展張部がたるまず損傷を抑えられる中間フロートタイプ(OKS-300M~600M)もご用意しています。
※より強度に優れた特注型(OKS-600特注型・1点係留方式、OKS-600~800特注型・2点係留方式)もご用意しています。
※規格・仕様のご指定にもお応えできます。



▶ OKシルトフェンス固定式自立型
品番 カーテン フロート 接続部及アンカー取付部
(D環付金具部)
テンションベルト
規格
(No.)
引張強さ
(N/3cm)
素材
(mm)
素材 カバー材質
(mm)

(mm)
引張強さ
(kN)
引張強さ
(kN)
素材
OKS-300H 300 3,040以上 ポリエステル Φ300 発砲ポリスチレン PVCターポリン0.9 Φ12~19 44.1以上

100.0以上
50~
117.6×2本
(両面)
ポリエステル


▶ OKシルトフェンス浮沈式垂下型
品番 カーテン フロート テンション部
規格
(No.)
引張強さ
(N/3cm)
素材
(mm)
素材 引張強さ
(kN)
素材
OKS-400SI 500 5,490以上 ポリエステル Φ400 合成ゴム 100.0以上 合成ゴム
800 8,340以上
OKS-600SI 500 5,490以上 Φ600 200.0以上
800 8,340以上
※OKシルトフェンス浮沈式垂下型は受注生産品です。


▶ OKシルトフェンスグラブ枠型
品番 カーテン 接続部及
アンカー取付部
(D環付金具部)
補強ベルト
規格
(No.)
引張強さ
(N/3cm)
素材
(mm)
引張強さ
(kN)
素材
OKS-G 300~800 3,040以上
~8,340以上
ポリエステル Φ12 30~60×2本(両面) ポリエステル
OKS-Pi
※OKS-Gはグラブ枠用、OKS-Piは橋脚用です。
※OKシルトフェンスグラブ枠型は受注生産品です。
